Radovi sanacije kolnika i oborinske odvodnje ŽC 5069 u Mrkoplju – ulica Poljice, od stac. 9+500 do stac. 9+860
Zahvat obuhvaća sanaciju prometnice i uređenje oborinske odvodnje, a sve prema projektu broj 561-23/IZV od siječnja 2023. godine, izrađen po KLING d.o.o., Rijeka. Radovi se izvode od postojećeg trokrakog raskrižja (skretanje za Begovo Razdolje) te nastavno 360 m (sjeverno prema Starom Lazu), odnosno od profila 1 do profila 19.
Predmetni zahvat nalazi se na katastarskoj čestici br. 2756, na području katastarske općine Mrkopalj – nova u Primorsko-goranskoj županiji.
Sanacija kolnika uključuje jasno definiranje poprečnog profila prometnice, polaganje nove kolničke konstrukcije, lokalnu sanaciju donjeg stroja, ispravljanje nepovoljnih uzdužnih i poprečnih nagiba te uređenje oborinske odvodnje.
U horizontalnom i vertikalnom smislu, prometnica se maksimalno prilagođava postojećem stanju, a kako se ne bi izašlo iz postojeće parcele i kako bi se okolne parcele mogle spojiti na istu. Minimalni tlocrtni radijus iznosi 400m, a maksimalni uzdužni nagib iznosi 7.5%.
KOLNIČKA KONSTRUKCIJA prometnice će se sastajati od nosivog sloja i dva sloja asfalta:
• habajući sloj od asfaltbetona AC11 surf 50/70 AG3 M3-E – 4cm
• nosivi sloj AC 22 base 50/70 AG6 M2-E – 6cm
• donji nosivi sloj od drobljenog kamenog materijala 0/63 mm
(Ms> 100 MN/m2) -30cm
Ukupno: 40,0 cm
POPREČNI PRESJEK
• vozna traka širine 2 x 2.75 m ukupno 5.50 m
• rubne trake 2 x 0.25 m ukupno 0.50 m
• bankina/berma 2 x 1.00 m ukupno 2.00 m
Ukupno: 8.00 m

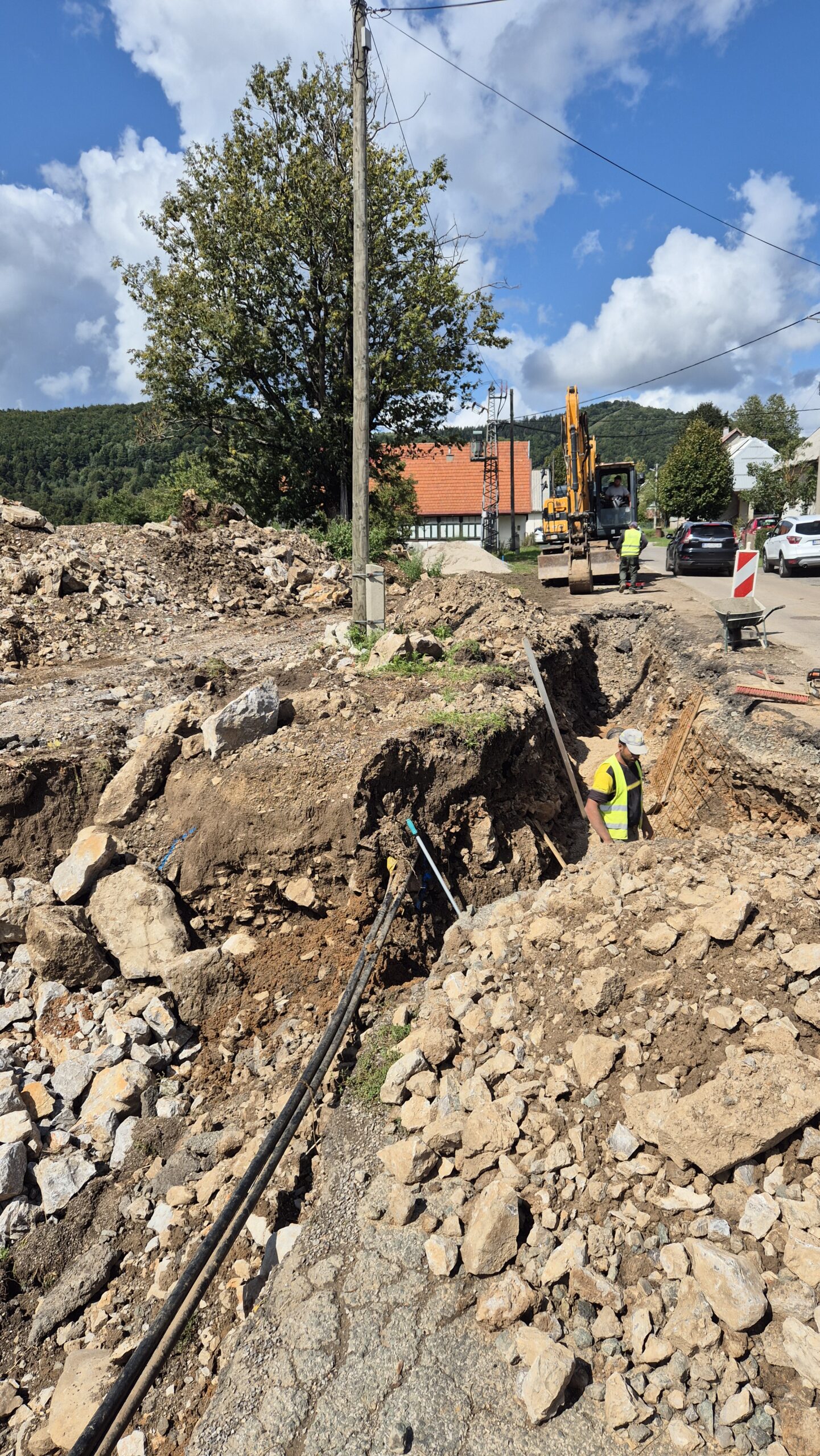

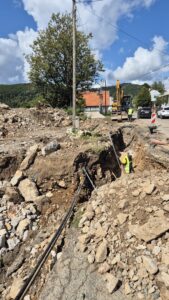

Odvodnja prometnice djelomično je riješena zatvorenim, nepropusnim i kontroliranim sustavom odvodnje a djelomično raspršenom odvodnjom, ovisno o gustoći izgradnje stambenih objekata uz prometnicu. Koncept oborinske odvodnje je takav da je podijeljen na tri sliva. Prvi sliv zahvaća površinu prometnice od početka zahvata do stacionaže cca. 0+300 i odvodi se kolektorom 2 u postojeću oborinsku odvodnju nizvodno od početka zahvata. Drugi sliv zahvaća površinu prometnice od stacionaže cca. 0+300 do stacionaže cca. 0+525 te se kolektorom 1 odvodi do upojnog bunara uz prometnicu te dalje u tlo. Treći sliv zahvaća površinu prometnice od stacionaže cca. 0+525 do kraja zahvata te je na tom području zbog manje izgrađenosti objekata uz prometnicu predviđena raspršena odvodnja oborinskih voda s prometnice u okolni teren.
