Radovi sanacije sustava oborinske odvodnje na ŽC 5031 u naselju Plešce, u Ul. Antuna Muhvića, u dužini od 240,00 m (područje grada Čabra)

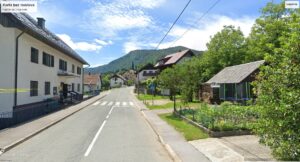

Postojeći sustav oborinske odvodnje se zadržava zbog nedovoljnih informacija o istom, samo je predviđena zamjena slivničke rešetke sa poklopcem obzirom da je slivnik u nogostupu i nema funkciju slivnika nego okna. Zbog naprijed navedenog, postojeći propust se zadržava uz obavezno čišćenje istog uz obvezno produbljivanje postojećeg kanala na samom izljevu. Postojeći zemljani kanal koji vodi do krajnjeg ispusta u potok je potrebno urediti.
Na dijelu zahvata se izvodi vitoperenje poprečnih nagiba u svrhu dobivanja prihvatljivog uzdužnog nagiba desnog ruba kolnika za slobodan tok oborinske vode na kolniku do slivnika na način da se zadrži lijeva strana kolnika. Projektiran je uzdužni kolektor oborinske vode, cijevi PE DN500/438 s dva kraka cijevi PE DN 315/271 s ispustom na poziciji postojećeg ispusta.
Na poziciji izrade krakova oborinske odvodnje PE DN315 je potrebno izvesti iskop kolnika i nogostupa.

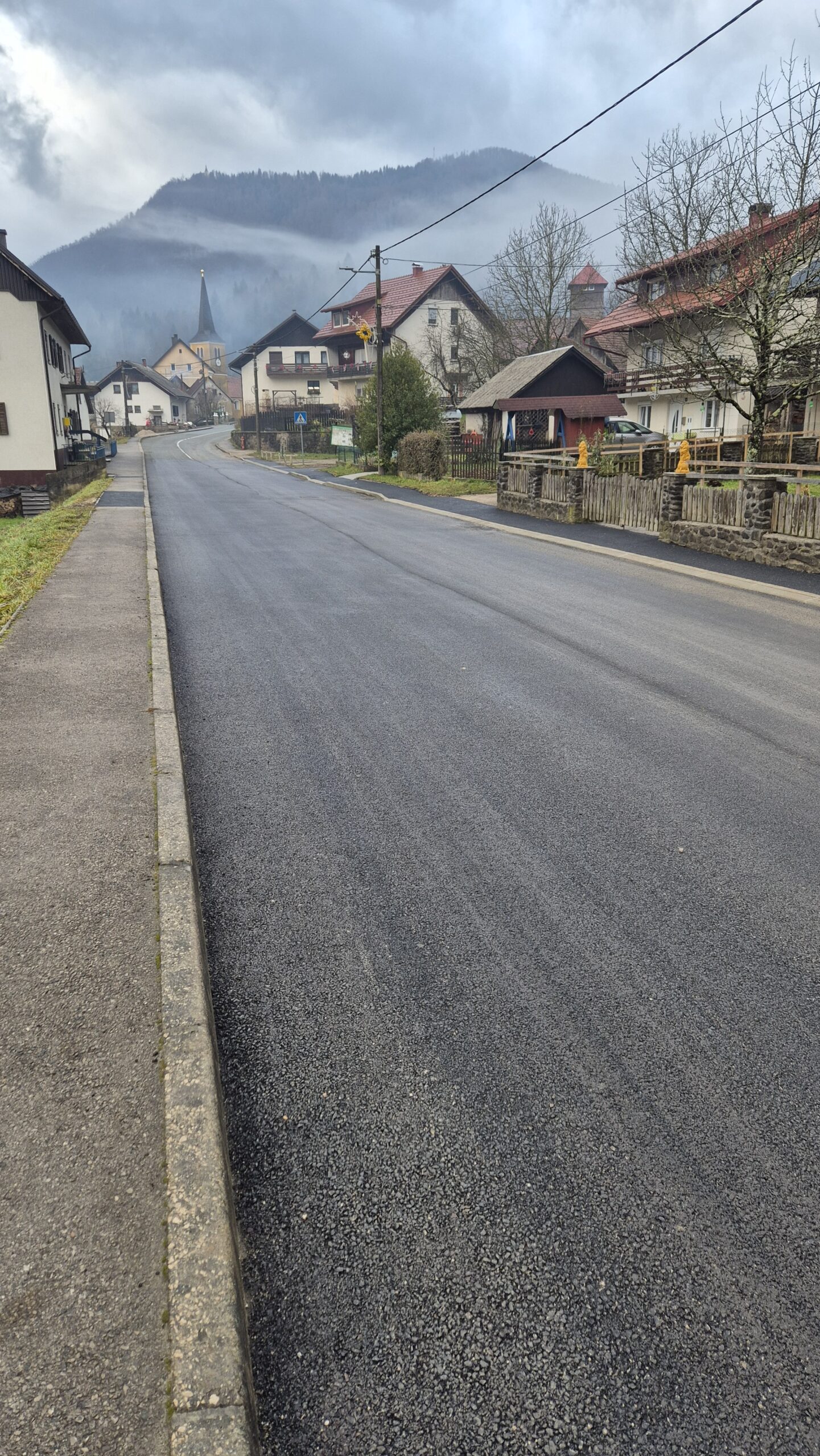

Na potezu iskopa kolničke konstrukcije je potrebno izvesti novu konstrukciju u slojevima:
• habajući sloj AC11 surf 50/70 AG3 M3, d = 4 cm (kamena sitnež eruptivnog porijekla)
• bitumenski međusloj 0,3 do 0,5 kg/m2
• nosivi sloj asfalta AC22 base 50/70 AG6 M2, d = 6 cm
• mehanički stabilizirani drobljeni kameni materijal 0-63, d = 30cm
Također, na potezu iskopa nogostupa ugrađuju se slojevi predviđeni projektom.
